提取、濃縮設備
| 規格型號 | TQF-1000 | TQF-2000 | TQF-3000 | TQF-6000 | TQF-8000 |
| 全容積(L) | 1200 | 2300 | 3200 | 6300 | 8500 |
| 罐內設計壓力(MPa) | 0.09 | ||||
| 夾套內設計壓力(MPa) | 0.3 | ||||
| 加料口直徑 | 400 | 400 | 400 | 500 | 500 |
| 加熱面積(㎡) | 3 | 4.7 | 6.8 | 10 | 12 |
| 冷凝面積(㎡) | 4 | 5.4 | 8 | 10 | 15 |
| 冷卻面積(㎡) | 1 | 1 | 1.5 | 2.2 | 2.2 |
| 過濾面積(㎡) | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 |
| 排渣門直徑 | 800 | 800 | 800 | 1000 | 1000 |
| 耗汽（kg/h） | 285 | 346 | 570 | 718 | 903 |
| 設備重量 | 1800 | 2050 | 2400 | 3025 | 4030 |
| 加熱汽管口 | DN-50 | DN-50 | DN-60 | DN-60 | DN-80 |
| 二次汽管口 | DN-80 | DN-80 | DN-100 | DN-100 | DN-100 |
| 冷卻水管口 | DN-50 | DN-50 | DN-60 | DN-60 | DN-70 |
一、用途：

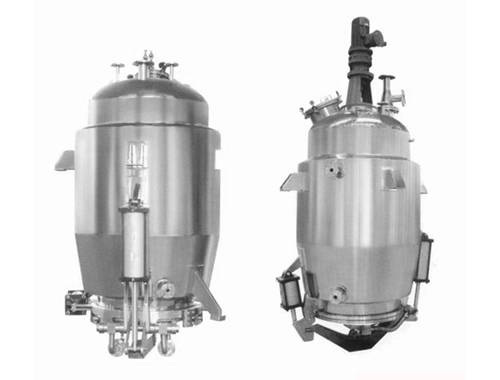

夾套加熱提取罐是醫藥、生物、食品、化工中常用的浸出提取設備 商峁┪锪纖崛?、蠢^崛?、挥发油提取并可回授w抑械娜薌，適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝 。具有效率高、操作方便等優點 。
二、結構組成：
夾套加熱提取罐主體包括內筒體、夾套層、保溫層、支耳、排渣口等;夾套加熱提取罐保溫層以巖棉作為保溫材料 。
內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板 。 罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準 。具有溶劑分布均勻，出渣方便等特點 。
夾套加熱提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成 。
三、設備特性：
1、夾套層直徑大，加熱面積大，換熱效率高 。
2、氣動開閉出渣門 。出渣門小，出渣門密封好 。
3、出渣門上設有底部加熱，使藥材提取更加完全 。
四、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
